ABCLINK-D综合电气监控模块
产品概述
ABCLINK-D综合电气监控模块在A模块的基础上改进,较A模块体积小、精度高,安装方式采用嵌入式安装,适用高低压配电柜。该模块可实时监控电气火灾、消防电源工作状况、能耗、通信线路的短路、断路、电源线的短路、欠压、过压、过流等故障,可额外配置热解离子探测模块及灭火模块, 在发生越限事件时,可以通过控制装置启动灭火系统,也可以切断系统供电以保障供电安全。具备精度高、性能稳定、体积小、安装维护简便等优点。
ABCLINK-D综合电气模块具备RS485通讯端口,可直接接入综合电气监控系统,便于用户统一控制与管理。广泛应用于小区楼房、办公室、大型商场、公众文化娱乐场所、餐厅旅社、学校、文物保护单位、工厂车间及普通仓库等区域。
产品特点
采用 96 外形以及极短的表体进深,适用于狭小空间应用;
实时监测:电气火灾监控(1路剩余电流+1路温度)、消防电源监控(1路电压+1路电流)、能耗监控;
面板采用液晶显示 带有设置按键;
通讯功能:支持485组网;
安装方式:嵌入式柜装
安装维护方便

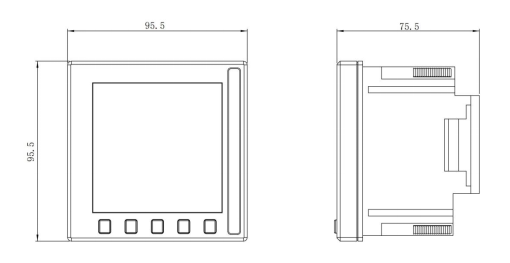

外形尺寸
技术参数
产品型号 | ABCLINK-D | ||
设备参数 | 输入电压 | AC220V 50HZ | |
通讯方式 | RS485 | ||
测量范围/精度 | 电压 | AC20.0-400.0V,50-60HZ,测量精度<±5% | |
电流 | AC0.1-5.0A,50-60HZ,测量精度<±5% | ||
剩余电流 | 20~1000mA,精度1mA | ||
温度 | 0~120°精度1° | ||
能耗 | 有功0.5S无功2级 | ||
工作环境 | 温度 | 工作:0-40℃;储存:-40℃-80℃ | |
湿度 | 工作:0-90RH;贮存:≤85RH | ||
海拔 | 海拔≤3000m | ||
报警功能 | 声光报警 | ||
防护等级 | IP30 | ||
安装方式 | 嵌入式柜装 | ||
面板尺寸 | 96mm*96mm | ||
开孔尺寸 | 91mm*91mm |
